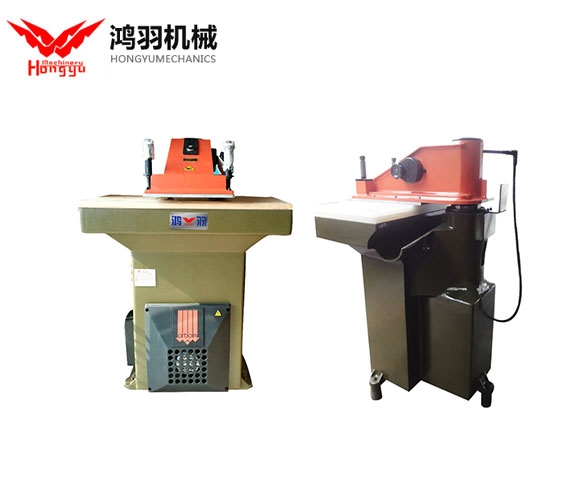

搖臂裁斷機的結構和性能：制鞋設備采用液壓傳動，傳動平穩，沖裁力大，沖裁精度高，功率低。主要由傳動機構、擺搖臂裁斷機機構、行程控制機構等部件組成。傳動機構由油泵電機、電磁跟蹤閥、沖裁缸等液壓元件組成。采用液壓跟蹤技術和差動調速回路，既能保持足夠的沖裁力和沖裁速度，又能在大幅度降低油泵流量的情況下，大大降低電機的功率。

搖臂裁斷機的工藝特點：該制鞋設備采用搖臂沖床結構，是天然皮革裁剪材料的技術要求。當將搖臂從工作臺的天然皮革表面移除時，模具在選擇和卸料時具有較大的操作空間和較好的照明和視覺效果，避免了表面的殘缺、不均勻的紋理和不一致的延伸率。擦去合格的鞋子。該機的工藝特點決定了其特別適用于皮革鞋幫織物的沖裁。合理選擇材料不僅可以提高輔助表面的外觀質量，而且有利于切片、折疊、縫制等切削過程的加工質量，特別是伸長率的正確選擇，還可以提高繃帶和成型的質量。合理的布置(平行排料、斜行排料、人字形排料)可盡可能節省材料。與同類機型相比，該機可節約電能左右。搖臂裁斷機構由搖臂（沖頭）、轉軸和沖裁油缸、操縱手柄和組成。搖臂（沖頭）在手柄和的推動下可沿轉軸擺動，完全移出工作臺的上方，使刀模在選料和排料時具有較好的采光和視覺效果。搖臂后端的垂直轉軸的下部是沖裁油缸。轉動手柄可調節擺臂至工作臺間的距離，操縱手柄和上的按鈕可使搖臂產生沖裁運動。沖程控制機構由手柄和上的按鈕、微調旋鈕，電控箱中的控制元件等組成。沖裁時，只要雙手操縱手柄和上的按鈕，搖臂即快速向下沖裁。當刀模受到?jīng)_裁力后，液壓系統壓力升高，沖程控制機構自動識別被沖裁材料的厚度，一旦刀模切透材料的厚度，搖臂即自動向上返回，停止在由手柄設定的位置上。

搖臂裁斷機的調整：轉動手柄可調整搖臂與工作臺之間的距離，按刀模高度順時針旋轉以增加距離，反之亦然以減小距離；轉動旋鈕，可根據沖裁材料的厚度設定延遲時間；手柄上的三個按鈕從右到左分別是軟材料、中硬度材料、硬材料三個控制等級，操作可以根據材質的不同選擇不同的按鈕。

搖臂裁斷機的操作：在操作前，應清洗工作臺砧板上的切割材料獨立物體，檢查砧板的平整度，并根據刀具模具的高度調整搖臂的上限位置；在操作中，正確使用微調旋鈕和紐扣，不要將切割模切入切割板，以避免模具變形和砧板損壞；沖模打孔時，應檢查模具是否變形、邊緣是否光滑、鋒利，以保證鞋類零件的準確形狀，并設計制鞋設備雙控手柄，以確保安全，避免摔碎手，不得改為單手操作。

搖臂裁斷機維護：機身上的護罩應保持原封不動，防止灰塵進入和污染油污；新機器使用半年時應更換新油品，同時用過濾器清洗油箱。此后每年更換一次新油；保持搖臂裁斷機軸外露部分清潔并潤滑。刀具模具是切割機的重要工藝設備，必須正確使用和維護。
